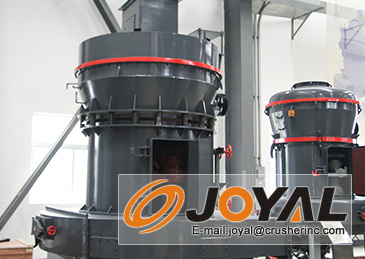

三环微粉磨是上海卓亚积累了多年生产经验的基础上,不断的研究出来的磨粉机设备,是微粉粉磨行业的新产品。三环微粉磨是一种细粉加工设备,主要适用于常规物料的研磨破碎,应用范围非常,可对高岭土、石灰石、方解石、大理石、滑石、重晶石、白云石、云母、叶腊石、海泡石、明矾石、萤石、钾长石、磷矿石等多种矿石进行加工。加工的物料主要是湿度小于6%,莫氏硬度不大于6级的非易燃易爆物料,成品粒度0.044-0.005mm(325-2500目)之间只有调节。
进料粒度:<25(mm) 产量:0.15-5.2(t/h)
成品粒度:0.613-0.044(mm) 功率:14.1-72(kw)
主机电动机通过减速器带动主轴及转盘旋转,转盘通过柱销带动几十个环辊在磨环滚道内滚动并旋转。大块物料经锤式破碎机破碎成小颗粒后由提升机送入储料仓,电磁振动给料机将物料均匀地送到转盘上部的散料盘上,物料在离心力的作用下散向圆周边,并落入磨环的滚道内被环辊冲压、磙碾、研磨而粉碎,物料经一层粉碎后落入二层及三层,高压离心风机的抽吸作用将外部空气吸入机内,并将粉碎后的物料带入选粉机内。选粉机内旋转的涡轮使粗颗粒物料回落重磨,细粉则随气流进入旋风集粉器并由其下部的卸料阀排出即为成品,而带有少量细粉尘的气流则经过脉冲除尘器净化后通过风机和消声器排出。
型 号 | 环辊数量 | 工作直径(mm) | 辊道环数量 | 进料粒度(mm) | 成品粒度(mm) | 产量(kg/h) | 主机功率(Kw) | 外形尺寸(mm) |
ZYM80 | 21 | ø800 | 3 | 20 | 0.044-0.005 | 600-4500 | 55 | 13000×3000×5800 |
ZYM90 | 24 | ø900 | 3 | 20 | 0.044-0.005 | 700-5500 | 37×2 | 14700×4800×7200 |
ZYM100 | 27 | ø1000 | 3 | 20 | 0.044-0.005 | 900-6500 | 110 | 18000×4000×8600 |
ZYM100A | 36 | ø1000 | 4 | 20 | 0.044-0.005 | 1000-7500 | 110 | 18000×4600×8600 |
